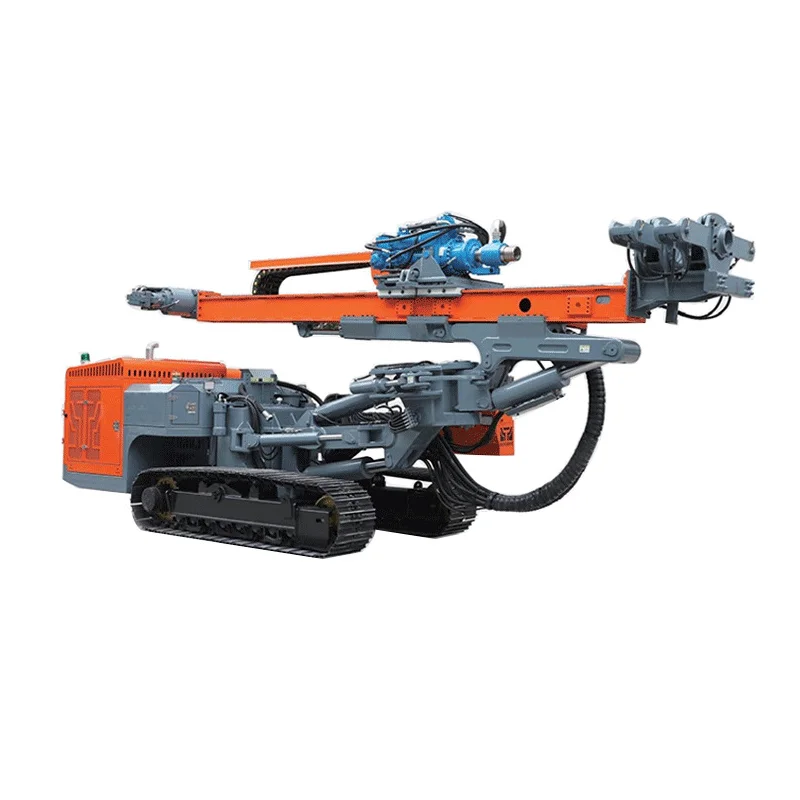

RM-360 fully hydraulic multifunctional drilling rig is widely used in micro pile drilling, ground source heat pump wells, precipitation wells, urban deep foundation pit support, recyclable auxiliary cables, anti-floating anchors, roadbed reinforcement, advanced exploration drilling, subway consolidation grouting, highway and railway slope management auxiliary cable reinforcement, steep road pipe shed advanced support, Refuerzo de la presa de ingeniería hidroeléctrica y tratamiento anti-sepage del cuerpo de la presa, agujeros de drenaje, agujeros de explosión de minas y canteras y otros proyectos. Y tiene tecnología de base de micro pila, podemos considerarla como una pila aburrida de diámetro pequeño, la especificación del cuerpo de la pila suele tener 150 mm de ~ 300 mm de diámetro, la longitud de la pila está dentro de los 30 metros y las formas de diseño incluyen diversas disposiciones de pilotes rectos y pilas inclinadas de estructura de malla. La base de micro pila es un método de tratamiento del suelo que utiliza una varilla de taladro deslizante para perforar y verter hormigón en el orificio. Se utiliza ampliamente en campos de ingeniería fundamental, como edificios, puentes, carreteras y puentes, aeropuertos y minas.
RM puede proporcionarle servicios profesionales y precios más favorables. Si está interesado en los productos de plataforma de perforación de minería de fondos abiertos, contáctenos.
Principales especificaciones de la técnica:
Descripción | Unidad | Datos | ||
Motor | Modelo |
|
Perkins1206J-E70TTA | |
Potencia/velocidad nominal | KW | 168/(2200R/min) | ||
Max.Torque | Nuevo Méjico | 1092 nm (1400R/min) | ||
Capacidad del tanque de combustible | L | 260 | ||
Cabeza rotativa (HB-500C) | bajo funcionamiento | Max.Torque | Nuevo Méjico | 16000 |
Rotar la velocidad | r/min | 42 | ||
operación rápida | Max.Torque | Nuevo Méjico | 8000 | |
Rotar la velocidad | r/min | 84 | ||
Max.speed | r/min | 136 | ||
Frecuencia de impacto | BPM | 1800-2400 | ||
Fuerza de impacto | Nuevo Méjico | 800-900 | ||
Hidráulico sistema | Bomba principal Máx. Push Piston Piston | MPA | 28 | |
Bomba principal | L/min | 180+180 | ||
Bomba auxiliar | L/min | 20+16 | ||
Capacidad del tanque de aceite hidráulico | L | 400 | ||
Cabrestante | Pull de línea (1ra capa) | Kn | 10 | |
Velocidad de cuerda máxima | m/mi | 30 | ||
Diámetro de la cuerda | mm | 12 | ||
Capacidad de cuerda | m | 40 |
Descripción | Unidad | Datos | |
Polipasto y alimento sistema | Tipo de alimentación |
|
Motor+cadena |
Golpe de alimentación | mm | 4800/6800 | |
Tirón de polipasto máximo | Kn | 115 | |
Fuerza de alimentación máxima | Kn | 115 | |
Velocidad máxima de polvo | m/mi | 40 | |
Máximo velocidad de alimentación | m/mi | 40 | |
Tren de aterrizaje | De viaje velocidad | km/h | 3 |
Max.Climbable gradiente de la unidad general |
|
26.5 | |
Pista ancho de zapato | mm | 500 | |
Sobre todo | mm | 2250 | |
Longitud total | mm | 3450 | |
Presión de tierra promedio | KPA | 66 | |
Abrazadera | Tamaño nominal | mm | 60-300 |
Fuerza máxima de sujeción | Kn | 300 | |
Máximo torque de ruptura | KN · M | 45 | |
Parámetros de construcción | Max. altura | mm | 4000 |
Max. Diámetro del pozo | mm | 300 | |
Max. drilling profundidad | m | 150 | |
Dimensión en la condición de transporte (L × W × H) | mm | 10300 × 2260 × 2900 | |
Peso general Unidad (configuración estándar) | Kg | 18800 |
