¿Cómo funciona una plataforma de perforación minera DTH (Down-The-Hole)?

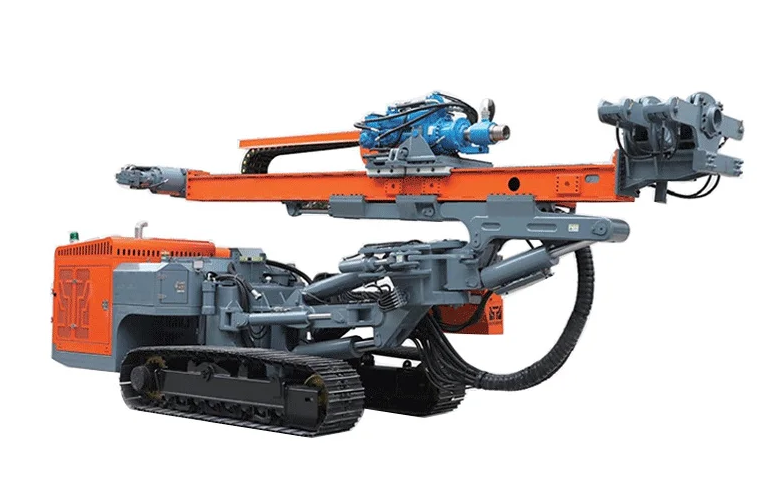

El martillo Down-The-Hole (DTH) es una tecnología de perforación potente y eficiente ampliamente utilizada en minería, canteras y perforación de pozos de agua. Aplataforma de perforación mineraequipado con un sistema DTH es particularmente efectivo para penetrar formaciones rocosas duras y abrasivas donde otros métodos pueden ser lentos o experimentar un desgaste excesivo de la broca. El principio fundamental que distingue al DTH es la colocación del mecanismo de percusión (el martillo) directamente detrás de la broca en el fondo del pozo, en lugar de en la parte superior de la sarta de perforación. Esta configuración permite la transferencia directa de energía a la roca, lo que da como resultado tasas de penetración más altas y agujeros más rectos.

Los componentes principales de un sistema DTH en una plataforma de perforación minera son el adaptador de vástago o sub superior, la carcasa exterior del martillo, el pistón (martillo), la válvula de retención y la broca. Todo el conjunto está sujeto a la parte inferior de la sarta de perforación. El proceso funciona con aire comprimido a alta presión, que es suministrado por un gran compresor de aire en la superficie, parte integral del paquete de la plataforma de perforación minera. Este aire viaja por el espacio anular entre las barras de perforación y la carcasa del martillo. Una porción de este aire también se dirige a través del centro de la sarta de perforación para ayudar a limpiar los recortes, pero el flujo principal para la operación del martillo es a través del espacio anular.

El ciclo de perforación comienza cuando el aire a alta presión ingresa al conjunto del martillo a través de los puertos en el sub superior. La presión del aire impulsa el pistón hacia arriba, comprimiendo un resorte o creando un colchón de aire. Una vez que el pistón alcanza la parte superior de su carrera, descubre un canal de aire que redirige el aire a alta presión a la parte superior del pistón. Esta rápida inversión de presión impulsa con fuerza el pistón hacia la parte posterior de la broca. La energía del impacto se transmite directamente desde el pistón a la broca, que luego aplasta la roca debajo de ella. Este ciclo de elevación y golpe se repite muchas veces por segundo, normalmente entre 10 y 30 Hz, según el diseño del martillo y la presión del aire.

Al mismo tiempo, el sistema elimina eficazmente los recortes de roca. Una vez que el aire ha realizado su trabajo al accionar el pistón, se expulsa hacia abajo a través del centro de la broca y sale a través de orificios o puertos directamente a la superficie de la roca. Esta corriente de aire de alta velocidad elimina los recortes triturados del fondo del pozo y los transporta hacia la superficie por el espacio anular entre la sarta de perforación y la pared del pozo. El uso de todo el espacio anular de la sarta de perforación como camino de retorno para los recortes permite una limpieza eficiente, lo cual es vital para mantener la velocidad de perforación y evitar que la broca se atasque. La broca en sí suele estar equipada con botones de carburo de tungsteno que están diseñados para soportar inmensas fuerzas de impacto y abrasión.

Las ventajas de utilizar un DTHplataforma de perforación minerason significativos. Debido a que el martillo impacta la roca directamente en el fondo del pozo, hay una pérdida mínima de energía en la sarta de perforación, lo que la hace muy eficiente, especialmente en pozos profundos. La acción de martilleo constante sobre la broca también ayuda a mantener la sarta de perforación girando de manera constante, lo que contribuye a perforar un pozo más recto en comparación con otros métodos. Los equipos DTH son la opción preferida para voladuras de gran diámetro en minas a cielo abierto de roca dura, para drenaje de pozos y para cualquier aplicación que requiera una penetración rápida y confiable en formaciones desafiantes. La robustez del sistema, cuando se combina con una potente plataforma de perforación minera y un compresor, lo convierte en la piedra angular de la extracción y construcción de minerales modernas.
