¿Qué factores determinan el diámetro de una columna en Jet Grouting?

¿Qué factores determinan el diámetro de una columna en Jet Grouting?

En el jet grouting, el diámetro de la columna es un parámetro crítico que influye directamente en la efectividad, eficiencia y economía de los proyectos de mejora del suelo. A diferencia de los pozos perforados convencionales, las columnas con inyección de lechada se forman erosionando y mezclando el suelo in situ con chorros de fluido a alta presión, lo que significa que su diámetro no está fijado por una broca sino que depende de una compleja interacción de factores. Comprender estas variables es esencial para que los diseñadores y operadores logren las dimensiones de columna y las propiedades de suelo-cemento deseadas. Este artículo analiza los factores clave que determinaninyección de lechadadiámetro de la columna, categorizados en parámetros de equipo, suelo, operativos y de diseño.

1. Equipos y Especificaciones Técnicas

Presión del chorro y caudal: una presión de fluido más alta (normalmente 30 a 60 MPa) y un caudal aumentan la energía de erosión, lo que aumenta el diámetro de la columna. Los sistemas de triple fluido a menudo logran diámetros mayores que los sistemas de un solo fluido debido a una mayor alteración del suelo.

Diseño de la boquilla: el diámetro, el número y la orientación de la boquilla afectan la velocidad del chorro y el patrón de pulverización. Boquillas más grandes o múltiples pueden ampliar la zona de erosión.

Velocidad de rotación y retirada: La rotación y retirada más lentas permiten una mayor entrega de energía por profundidad, aumentando el diámetro. Sin embargo, una lentitud excesiva puede provocar una erosión excesiva y un colapso.

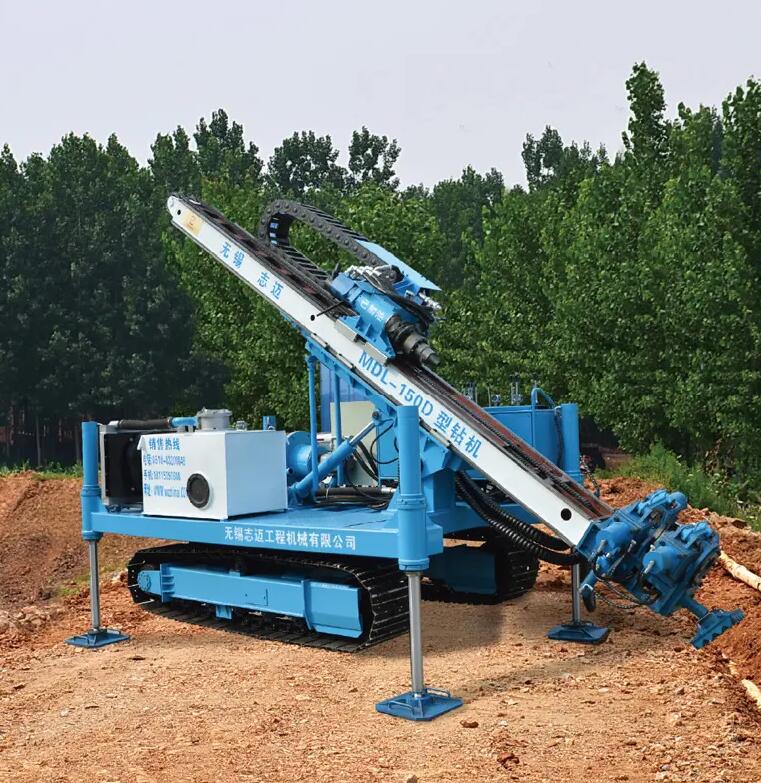

Tipo de equipo y potencia: Los equipos avanzados con control automatizado de parámetros permiten diámetros más consistentes en diversas condiciones.

2. Características del suelo

Tipo de suelo y densidad: Los suelos granulares (arenas, gravas) son más erosionables y a menudo producen diámetros mayores que las arcillas cohesivas. Los suelos densos o cementados requieren un mayor aporte energético.

Distribución del tamaño de grano: Los suelos bien graduados con finos pueden limitar la penetración del chorro, reduciendo el diámetro. Las arenas limpias o los limos blandos son ideales para columnas más grandes.

Condiciones del agua subterránea: Los niveles freáticos elevados pueden facilitar la dispersión del chorro, pero también pueden eliminar el aglutinante si no se controlan.

Estrés in situ: la presión de sobrecarga en capas profundas comprime la columna, reduciendo el diámetro en comparación con las profundidades poco profundas.

3. Parámetros operativos

Propiedades de la mezcla de lechada: La viscosidad, el tiempo de fraguado y la densidad influyen en la cohesión del chorro y la mezcla del suelo. Las lechadas tixotrópicas pueden mantener formas de columnas más grandes.

Protección de aire o agua: en sistemas de doble o triple fluido, los chorros de protección preservan la energía del chorro en distancias más largas, aumentando el diámetro.

Pasos de elevación y tiempo de permanencia: algunas técnicas utilizan un retiro escalonado con pausas para mejorar la mezcla y el diámetro.

4. Factores de Diseño y Ejecución

Espaciado y superposición de columnas: El diámetro debe diseñarse para garantizar la superposición en rejillas de columnas para muros o losas.

Consideraciones de profundidad: El diámetro a menudo disminuye con la profundidad debido a la pérdida de energía y al confinamiento del suelo.

Requisitos de calidad: Se pueden especificar diámetros mayores para las columnas de carga, mientras que los muros divisorios pueden priorizar la continuidad sobre el tamaño.

Implicaciones prácticas y ejemplo de caso

En un proyecto para estabilizar arena suelta para el pilar de un puente, el diámetro objetivo de la columna era de 1,5 metros. Las pruebas iniciales con chorro de un solo fluido a 40 MPa arrojaron sólo diámetros de 1,1 metros debido a la compactación de la arena. El cambio a un sistema de triple fluido con una presión de 50 MPa y una extracción más lenta (10 cm/min) logró el diámetro requerido. Las pruebas de suelo confirmaron la uniformidad y resistencia mejoradas.

Monitoreo y Ajuste

Los sistemas de monitoreo en tiempo real rastrean parámetros como presión, flujo y torque, lo que permite a los operadores ajustar la configuración dinámicamente. La verificación posterior a la construcción mediante extracción de muestras o CPT garantiza el cumplimiento del diámetro.

Conclusión

El diámetro de la columna en el jet grouting no es un resultado constante sino controlable, determinado por las capacidades del equipo, la respuesta del suelo y la experiencia operativa. Al optimizar estos factores, los ingenieros pueden adaptar el jet grouting a diversos desafíos geotécnicos, equilibrando el rendimiento con la rentabilidad. A medida que avancen las tecnologías de modelado y monitoreo, la predicción y el control de las dimensiones de las columnas serán aún más precisos, lo que solidificará aún másinyección de lechadapapel en la ingeniería de cimentaciones moderna.
