¿Cuáles son los diferentes sistemas de Jet Grouting: fluido simple, doble y triple?

¿Cuáles son los diferentes sistemas de Jet Grouting: fluido simple, doble y triple?

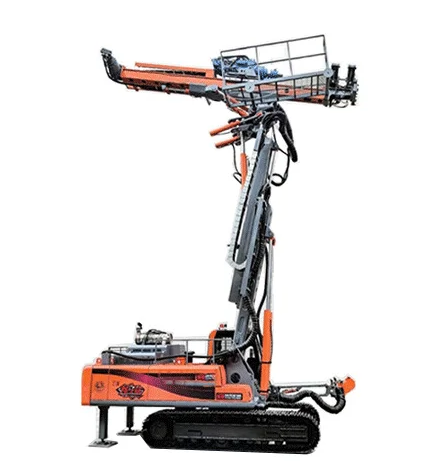

Jet grouting es una tecnología de mejora del suelo altamente adaptable que utiliza un sistema rotativo de alta presión.plataforma de perforación a chorropara crear elementos de suelo-cemento. Su versatilidad se deriva en gran medida del uso de tres sistemas distintos: Single Fluid, Double Fluid y Triple Fluid. Cada sistema emplea una combinación diferente de fluidos (lechada, aire y agua) para optimizar el proceso de inyección para condiciones específicas del suelo y características deseadas de la columna. La elección del sistema implica un equilibrio entre el diámetro de columna alcanzable, el costo del material, la complejidad operativa y el control sobre las propiedades del producto final.

El sistema de fluido único (Jet 1) es el enfoque más fundamental. En este método, la plataforma de perforación de chorro rotativo de alta presión utiliza un único fluido (una lechada de cemento) que se bombea a presiones muy altas (normalmente 400-600 bar) a través de una boquilla en el monitor. El chorro de lechada de alta energía erosiona el suelo circundante y al mismo tiempo se mezcla con él para formar una columna de suelo-cemento. Los desechos, que consisten en exceso de lechada y tierra desplazada, fluyen hacia la superficie de forma natural. Este sistema es mecánicamente más simple pero generalmente produce los diámetros de columna más pequeños para un conjunto dado de parámetros, ya que la energía del chorro de lechada es atenuada más rápidamente por el suelo que un chorro envuelto en aire. Es eficaz en una variedad de suelos, desde arcillas cohesivas hasta arenas granulares.

El sistema Double Fluid (Jet 2) mejora la capacidad erosiva del chorro añadiendo una cubierta concéntrica de aire comprimido. Una plataforma de perforación de chorro rotativo de alta presión configurada para este método inyecta dos fluidos: una lechada de lechada a alta presión y un anillo de aire comprimido a una presión mucho más baja que rodea el chorro de lechada. Esta cubierta de aire actúa como aislante, reduciendo la fricción entre el chorro de lechada y el suelo circundante y evitando que el chorro se rompa prematuramente. Esto permite que el chorro de lechada mantenga su coherencia y energía a una distancia mayor, lo que resulta en un diámetro de columna mayor en comparación con el sistema de fluido único en el mismo suelo. Los desechos de retorno son una mezcla de lechada, tierra y aire, que se transporta de manera más eficiente a la superficie.

El sistema Triple Fluid (Jet 3) es el más complejo y ofrece el mayor grado de control. Separa la función de erosión del suelo de la función de lechada. Una plataforma de perforación por chorro rotativo de alta presión para inyección por chorro de triple fluido utiliza tres fluidos concéntricos. La más interna es una varilla guía para aire/agua. El primer fluido de erosión es un anillo de agua a alta presión (o agua y aire) que se utiliza únicamente para descomponer la estructura del suelo. El segundo fluido de erosión es una capa de aire comprimido que rodea el chorro de agua, protegiéndolo para maximizar su rango de corte y eficiencia. Finalmente, se inyecta una lechada de lechada a baja presión a través de una boquilla separada debajo de los chorros de erosión para llenar la cavidad creada y mezclarla con el suelo erosionado. Esta separación permite la optimización independiente de los procesos de corte y de inyección, lo que a menudo produce las columnas más grandes y uniformes, particularmente en suelos densos o cementados.

La selección del sistema apropiado para el rotativo de alta presión.plataforma de perforación a chorroes una decisión de diseño crítica. El sistema Single Fluid a menudo se elige por su simplicidad y menor costo en condiciones menos desafiantes o para crear columnas o paneles más pequeños. El sistema Double Fluid proporciona un equilibrio, ofreciendo diámetros más grandes sin toda la complejidad del sistema triple. El sistema Triple Fluido, aunque es el más caro y técnicamente exigente, es indispensable para conseguir grandes diámetros en suelos difíciles como arenas muy densas, gravas o rocas blandas. La decisión se basa en una investigación geotécnica detallada, las propiedades requeridas de la columna (resistencia y diámetro) y un análisis económico del costo general del proyecto.
