​Circuitos básicos de control de presión de una plataforma de perforación hidráulica multifuncional

Circuitos básicos de control de presión dePlataforma de perforación hidráulica multifuncional

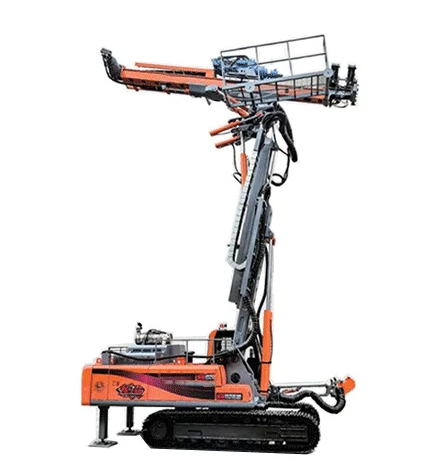

El circuito de control de presión básico es de vital importancia, ya que proporciona la fuerza y ​​el torque requeridos por los actuadores de la plataforma de perforación hidráulica multifuncional. El componente principal utilizado en este circuito es la válvula de control de presión, que regula la presión hidráulica. El circuito básico de control de presión juega un papel vital en el funcionamiento de la plataforma de perforación hidráulica multifuncional.

Circuito de equilibrio

En la ingeniería práctica, el cilindro hidráulico vertical de la plataforma de perforación hidráulica multifuncional puede descender debido a su propia gravedad. Para evitar esto, se puede emplear un circuito de equilibrio. Such circuits are commonly used in mechanisms like unbalanced luffing, lifting, and telescoping mechanisms in cranes, as well as gravity descent mechanisms such as plungers, pistons, and slider mechanisms in hydraulic presses. Los circuitos de equilibrio incluyen:

(1) Circuito de equilibrado mediante válvula de secuencia de retención para soporte y control de limitación de velocidad.

(2) Circuito de equilibrio que utiliza una válvula de mariposa de retención para limitar la velocidad y una válvula de retención controlada hidráulicamente para bloquear.

Circuito de mantenimiento de presión

As the name implies, a pressure maintaining circuit keeps the pressure constant, maintaining a specified pressure during a certain phase of the work cycle. Este tipo de circuito tiene tres características principales:

(1) Presión estable

(2) Operación confiable

(3) Eficiencia energética.

Circuito reductor de presión

Un circuito reductor de presión reduce la presión del circuito hidráulico. Esto se logra mediante la coordinación de una válvula reductora de presión con otras válvulas. Con este circuito se puede obtener una presión estable inferior a la presión de suministro de la bomba.

Circuito regulador de presión

The function of a pressure regulating circuit is to maintain the pressure of the entire hydraulic system of the Hydraulic Multifunctional Drilling Rig or a specific section at a constant value or below a certain limit. Los circuitos reguladores de presión incluyen:

(1) Circuito regulador de presión de una etapa

(2) Circuito regulador de presión de múltiples etapas

(3) Circuito regulador de presión continuo.

Circuito intensificador de presión

Se utiliza un circuito intensificador de presión para aumentar la presión del sistema hidráulico en elPlataforma de perforación hidráulica multifuncional. Al utilizar este circuito, se puede utilizar una bomba hidráulica con una presión de salida relativamente baja para obtener aceite a mayor presión. Además, se puede utilizar aire comprimido como fuente de energía para lograr el mismo efecto. Un intensificador es un componente esencial en este circuito, que incluye:

(1) Intensificador de simple efecto

(2) Intensificador de doble efecto.

Circuito de Descarga

La función de un circuito de descarga es permitir que la bomba hidráulica funcione casi sin presión. Las ventajas de un circuito de descarga incluyen:

(1) Evitar arranques frecuentes del motor.

(2) Reducir la generación de calor en el sistema hidráulico de la plataforma de perforación hidráulica multifuncional

(3) Minimizar la pérdida de energía

(4) Ampliar la vida útil del motor y la bomba.

Los circuitos de descarga comúnmente utilizados incluyen:

(1) Circuito de descarga utilizando una válvula de secuencia controlada externamente como válvula de descarga

(2) Circuito de descarga mediante bypass con válvula de dos vías y dos posiciones

(3) Circuito de descarga mediante válvula de alivio operada por piloto

(4) Circuito de descarga que utiliza la función de posición neutra de una válvula direccional tipo M (o H, K).
